一、产品简介
（K）LJF41Y型系列节流截止放空阀是一种新型的多功能的节流、截止、放空阀。该阀门既可以实现可靠截止，在高压气体介质的条件下，密封完全可以达到零泄漏；又具有高效节流放空的功能。它具有密封可靠、耐冲蚀、节能效果明显、使用寿命长的优点，被广泛使用于石油、天然气管道输送装置的节流放空系统，是管道输送石油、天然气的专用阀门，也是最理想的阀门。
二、主要性能规范
| 型 号 | LJF41Y | 普通型 |
| KLJF41Y | 抗硫型 | |
| 公称通径DN（mm） | 25~500 | |
| 公称压力PN（Mpa） | 1.6~16.0 | |
| 连接形式 | 法兰连接 | |
| 传动方式 | 手动、气动、电动 | |
| 适用介质 | 石油、净化天然气、一般含硫天然气、城市煤气、水等。 | |
| 介质温度（℃） | -40~250 | |
| 零件名称 |
材料 |
零件名称 | 材料 | |
| 普通型 | 抗硫型 | |||
| 阀芯 | 3Cr13 | 抗硫合金 | 阀体、阀盖 | WCB |
| 阀芯套 | 2Cr13 | 抗硫合金 | 填料 | 聚四氟乙烯 |
| 阀座 | 3Cr13 | 抗硫合金 | 硬密封 | 司太立合金 |
| 阀杆 | 2Cr13 | 抗硫合金 | 软密封 | 氟橡胶 |
| O型密封圈 | 氟橡胶 | |||
| 序 号 |
代 号 |
名 称 |
| 1 | GB/T12220-1989 | 通用阀门 标志 |
| 2 | GB/T12224-1989 | 钢制阀门 一般要求 |
| 3 | JB/T7928-1999 | 通用阀门 供货要求 |
| 4 | GB/T12229-1989 | 通用阀门 碳素钢铸件技术条件 |
| 5 | GB/T13927-1992 | 通用阀门 压力试验 |
| 6 | JB/T9092-1999 | 阀门的检验与试验 |
| 7 | GB/T9113.2-2000 | 凹凸面整体钢制管法兰 |
| 8 | GB/T12241-1989 | 安全阀 一般要求 |
| 9 | GB/T12242-1989 | 安全阀 性能试验方法 |
| 10 | GB/T12235-1989 | 通用阀门 法兰连接钢制截止阀和升降式止回阀 |
- 多功能 -阀门采用了软硬双质密封付、柱塞形阀芯、笼形套的开槽使阀门同时具有节流、截止、放空多种功能。
- 密封可靠 -阀芯、阀座采用硬软双质密封付，使阀门在高压气体介质的条件下密封也能达到了零泄漏，密封可靠。
- 开关灵活 -由于阀芯开设平衡孔，大大减小了启闭力矩，开关相当轻便灵活。
- 阀杆泄漏的救护 -阀杆设有注脂阀，如果阀杆密封件出现损伤而引起泄漏时，可通过注脂阀注入密封脂，保证阀杆不泄漏，从而延长了阀杆的使用寿命。
- 使用寿命长 -节流面与密封面的完全分开，避开了介质的直接冲刷，满足了放空阀全压差的使用条件，延长了使用寿命。
六、外形及主要尺寸

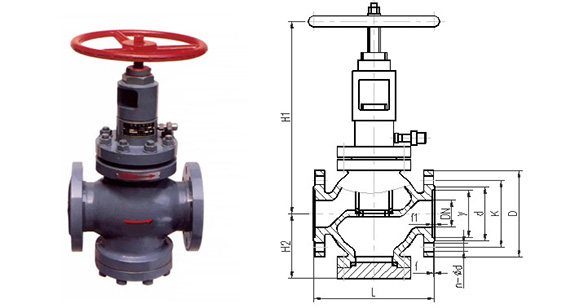

#FormatImgID_0#
PN1.6Mpa 法兰标准：GB/T9113.2-2000
| 型 号 | 公称通径DN(mm) |
尺寸（mm） |
|||||||||
| L | H1 | H2 | D | K | d | y | f | f1 | n-Φd | ||
| (K)LJF41Y25-16 | 25 | ||||||||||
| (K)LJF41Y32-16 | 32 | ||||||||||
| (K)LJF41Y40-16 | 40 | ||||||||||
| (K)LJF41Y50-16 | 50 | ||||||||||
| (K)LJF41Y65-16 | 65 | ||||||||||
| (K)LJF41Y80-16 | 80 | ||||||||||
| (K)LJF41Y100-16 | 100 | ||||||||||
| (K)LJF41Y125-16 | 125 | ||||||||||
| (K)LJF41Y150-16 | 150 | ||||||||||
| (K)LJF41Y200-16 | 200 | ||||||||||
| (K)LJF41Y250-16 | 250 | ||||||||||
| (K)LJF41Y300-16 | 300 | ||||||||||
| (K)LJF41Y350-16 | 350 | ||||||||||
| (K)LJF41Y400-16 | 400 | ||||||||||
| (K)LJF41Y450-16 | 450 | ||||||||||
| (K)LJF41Y500-16 | 500 | ||||||||||
| 型 号 | 公称通径DN(mm) |
尺寸（mm） |
|||||||||
| L | H1 | H2 | D | K | d | y | f | f1 | n-Φd | ||
| (K)LJF41Y25-25 | 25 | ||||||||||
| (K)LJF41Y32-25 | 32 | ||||||||||
| (K)LJF41Y40-25 | 40 | ||||||||||
| (K)LJF41Y50-25 | 50 | ||||||||||
| (K)LJF41Y65-25 | 65 | ||||||||||
| (K)LJF41Y80-25 | 80 | ||||||||||
| (K)LJF41Y100-25 | 100 | ||||||||||
| (K)LJF41Y125-25 | 125 | ||||||||||
| (K)LJF41Y150-25 | 150 | ||||||||||
| (K)LJF41Y200-25 | 200 | ||||||||||
| (K)LJF41Y250-25 | 250 | ||||||||||
| (K)LJF41Y300-25 | 300 | ||||||||||
| (K)LJF41Y350-25 | 350 | ||||||||||
| (K)LJF41Y400-25 | 400 | ||||||||||
